Encoder RDS

In questa pagina tratto in merito al sistema RDS, Radio Data System.

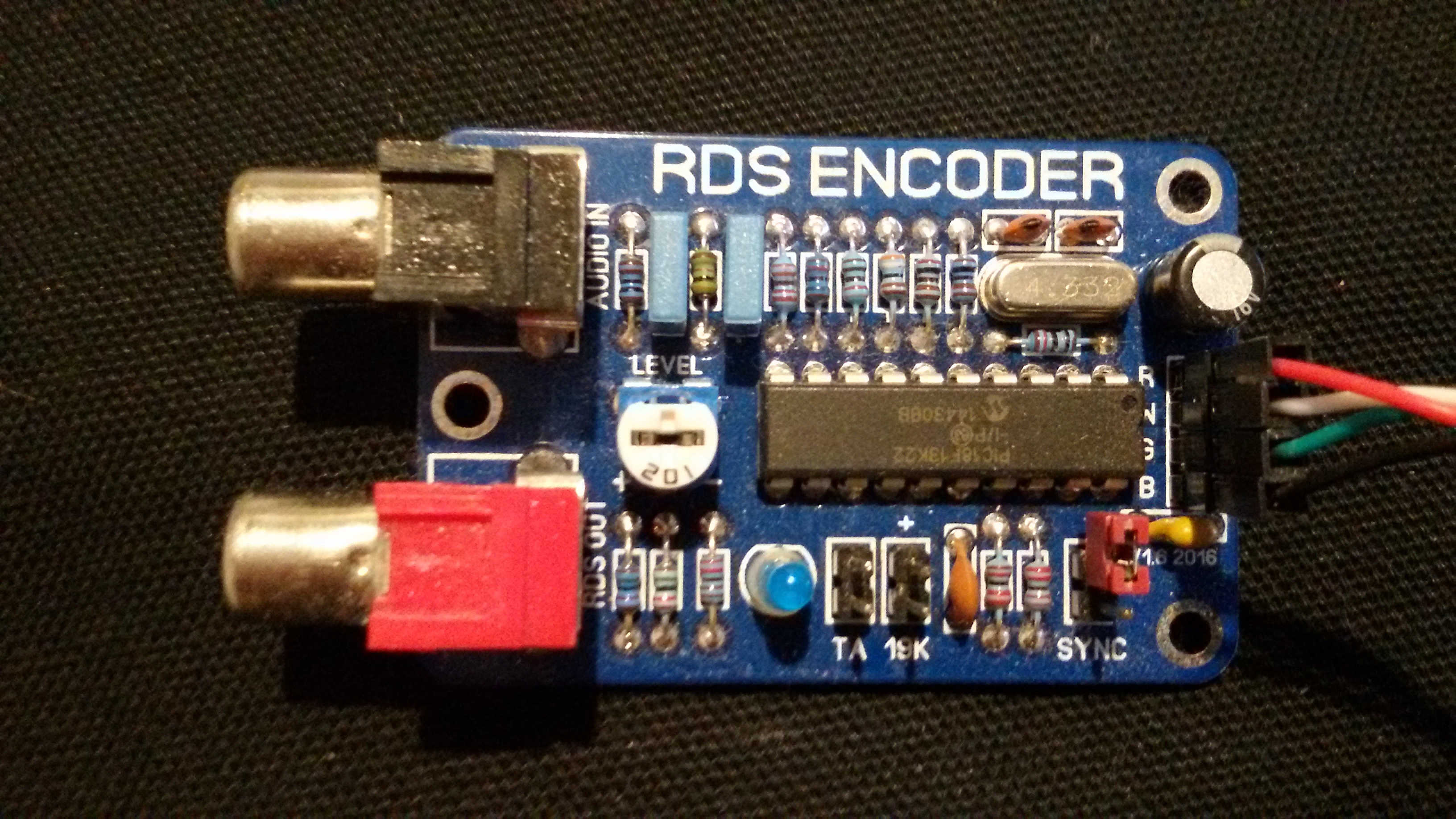

Ho acquistato in rete l’RDS Encoder visibile in fotografia.20161127_163641Questa scheda utilizza il circuito integrato PIC18F13K22 programmato da pira.cz, che prende nome MRDS1322. Ho dovuto sostituire l’interfaccia USB to TTL RS232 “Nera” con quella conosciuta come “Blu” per poter lavorare con Windows 10 con gli opportuni driver.Per poter utilizzare questa scheda occorre utilizzare il software TinyRDS che è dotato di un esauriente manuale. L’encoder RDS per poter svolgere correttamente la sua funzione deve ricevere in ingresso il segnale audio monofonico oppure il segnale del codificatore stereo FM. In uscita fornirà il segnale audio comprensivo del segnale RDS.
