Encoder FM Stereo

Attenzione : le trasmissioni radio sono regolate dalle leggi del paese in cui vengono effettuate le emissioni. I circuiti impiegati in queste pagine hanno quindi solamente finalità di studio delle tecnologie esposte.

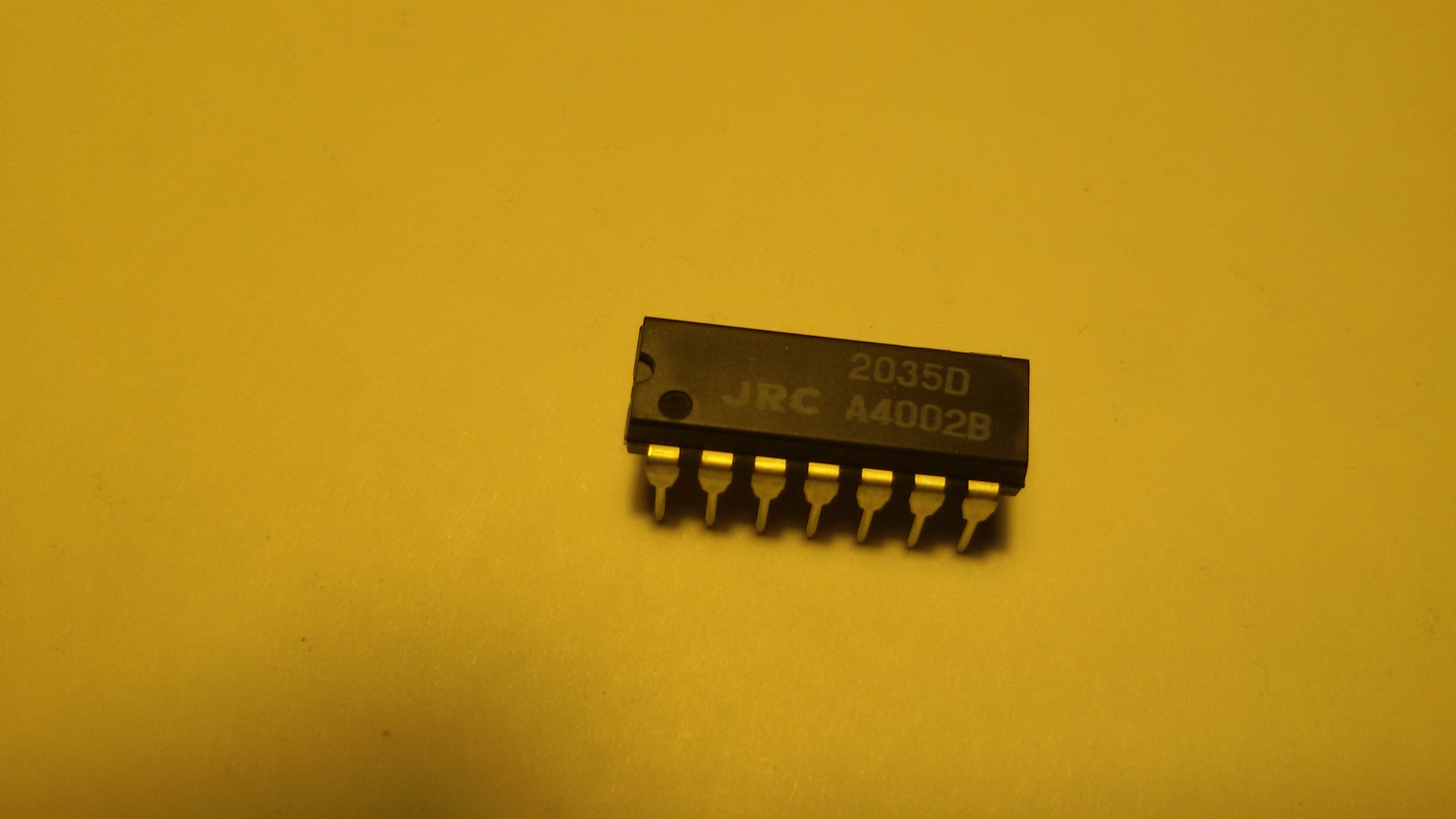

Questa pagina è un work in progress dedicato allo studio di un encoder FM Stereo basato sul circuito integrato JRC 2035D e con preenfasi di 0 μs, 50 μs e 75 μs. Come al solito partirò dalla consultazione del datasheet.2016-11-27-22-07-04Alla seguente pagina è presente uno schema molto interessante di encoder stereo FM, disponibile anche in kit per l’acquisto, che utilizza questo integrato e che può essere implementato tranquillamente su una breadboard per fare un po’ di esperimenti. Questo encoder può essere tranquillamente modificato per ottenere valori di pre-enfasi adatti al paese in cui si vuole effettuare la trasmissione. Guardando attentamente lo schema noteremo in prossimità degli ingressi audio L e R la presenza di un circuito RC di pre-enfasi formato da un condensatore da 1 nF e da un resistore da 47 kΩ. Facendo il calcolo della costante di tempo τ ricaviamo :

τ = R.C = 0,000000001.47000 = 0.000047 s = 47 μs

che è prossimo a 50 μs. In Europa la pre-enfasi utilizzata nelle trasmissioni è di 50 μs e quindi correttamente ricevibile dai nostri ricevitori. Se ci trovassimo invece negli USA dovremmo utilizzare un circuito RC di pre-enfasi formato da un condensatore da 1 nF e da una resistenza da 75 kΩ.

τ = R.C = 0,000000001.75000 = 0.000075 s = 75 μs

Sicuramente nella serie di resistenze E24 è presente un resistore da 75 kΩ, ma non ho riscontro per un resistore da 50 kΩ. Si può tentare di comporre con serie e parallelo un resistore prossimo ai valori voluti. Bisogna anche tenere presente che il condensatore da 1 nF ha una sua tolleranza, spesso non piccola. Una soluzione potrebbe essere quella di misurare i condensatori e di accoppiarli. In merito al resistore potremmo utilizzare un trimmer tarato al valore voluto. Risolti questi problemi possiamo introdurre nel circuito un deviatore 2 vie 2 posizioni per poter selezionare la pre-enfasi voluta, 50 μs 0 75 μs. Potremmo anche considerare una terza via per un commutatore che prevede l’assenza di pre-enfasi, qualora volessimo fare prove comparative per queste 3 possibilità.
