Ground Plane

La Ground Plane è un’antenna omnidirezionale di facile realizzazione. E’ composta da 5 bracci di uguale lunghezza che hanno dimensione pari a 1/4 della lunghezza d’onda λ considerata. Uno è posto in posizione verticale e gli altri 4 sono piegati a 45°. L’impedenza di questa antenna è di 50 Ω. Supponiamo di voler progettare una Ground Plane per la banda FM. Come noto, in Italia queste trasmissioni avvengono sulla banda da 87,5 MHz a 108 MHz. Dobbiamo quindi calcolare la lunghezza d’onda λ a centro banda, quindi a 97,75 MHz.

f = (87,5 + 108) : 2 = 97,75 MHz

λ = 300 : f = 300 : 97,75 ≅ 3,069 m

lunghezza ramo dipolo = λ : 4 = 3,069 : 4 ≅ 0,767 m

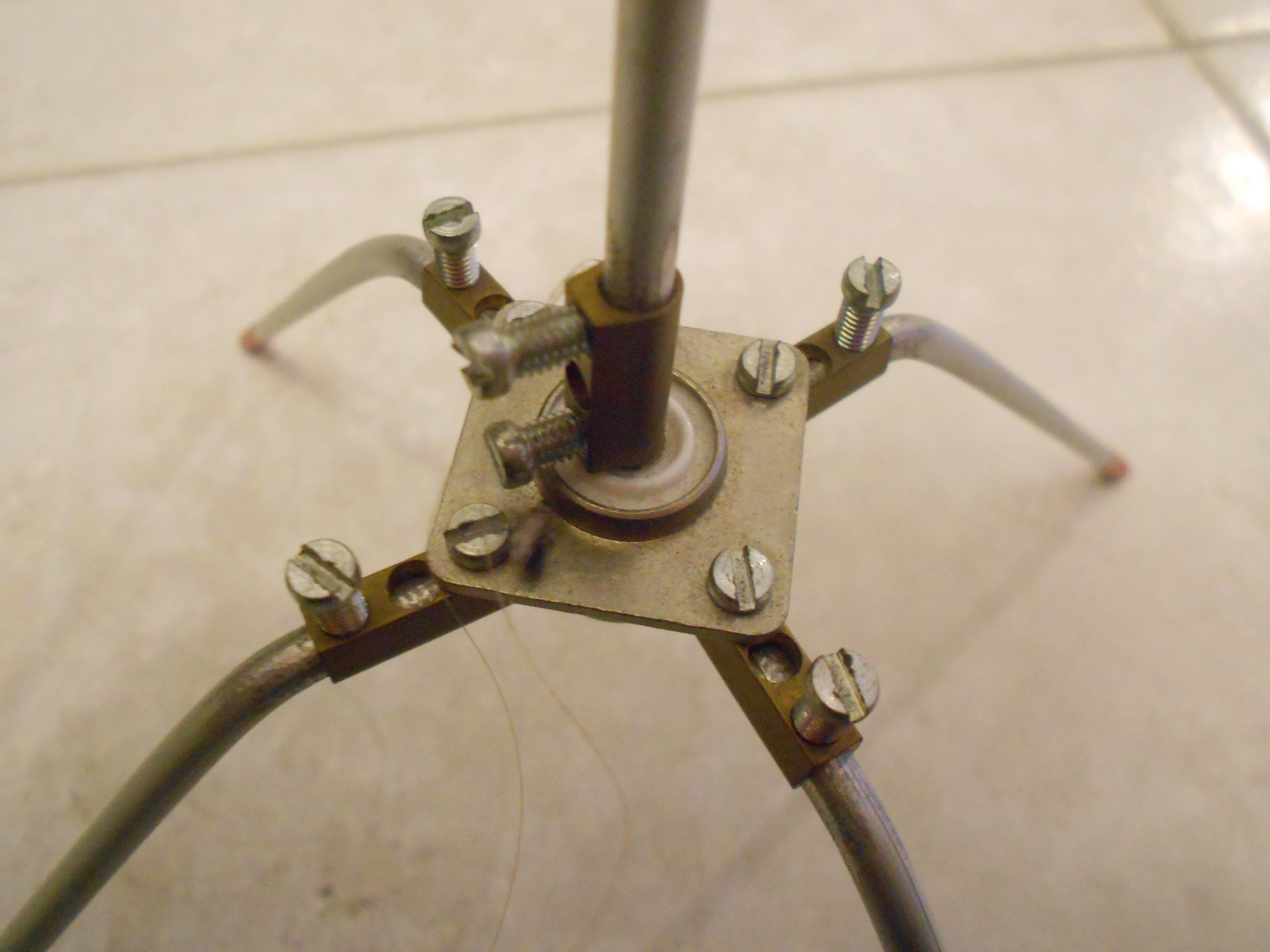

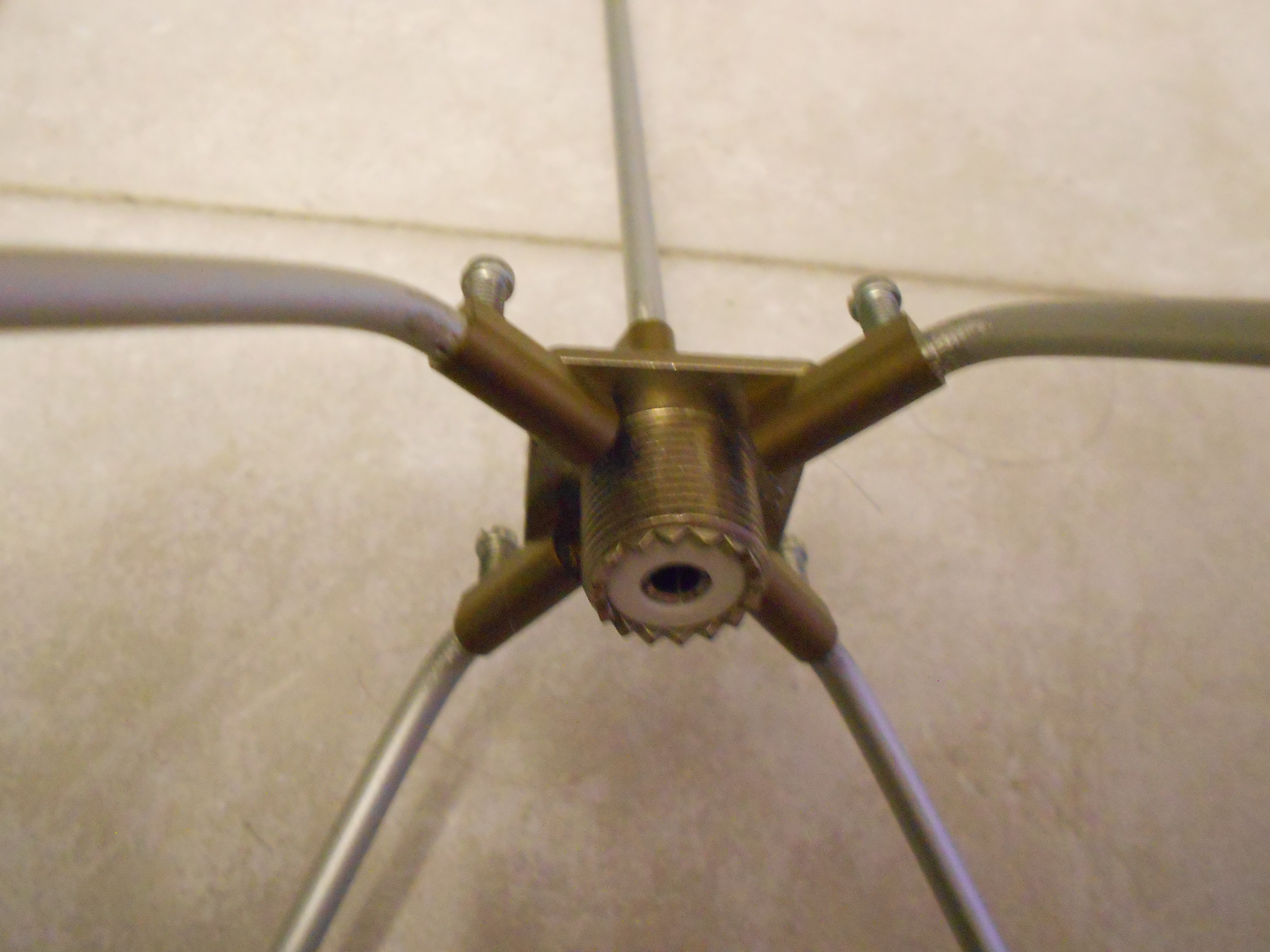

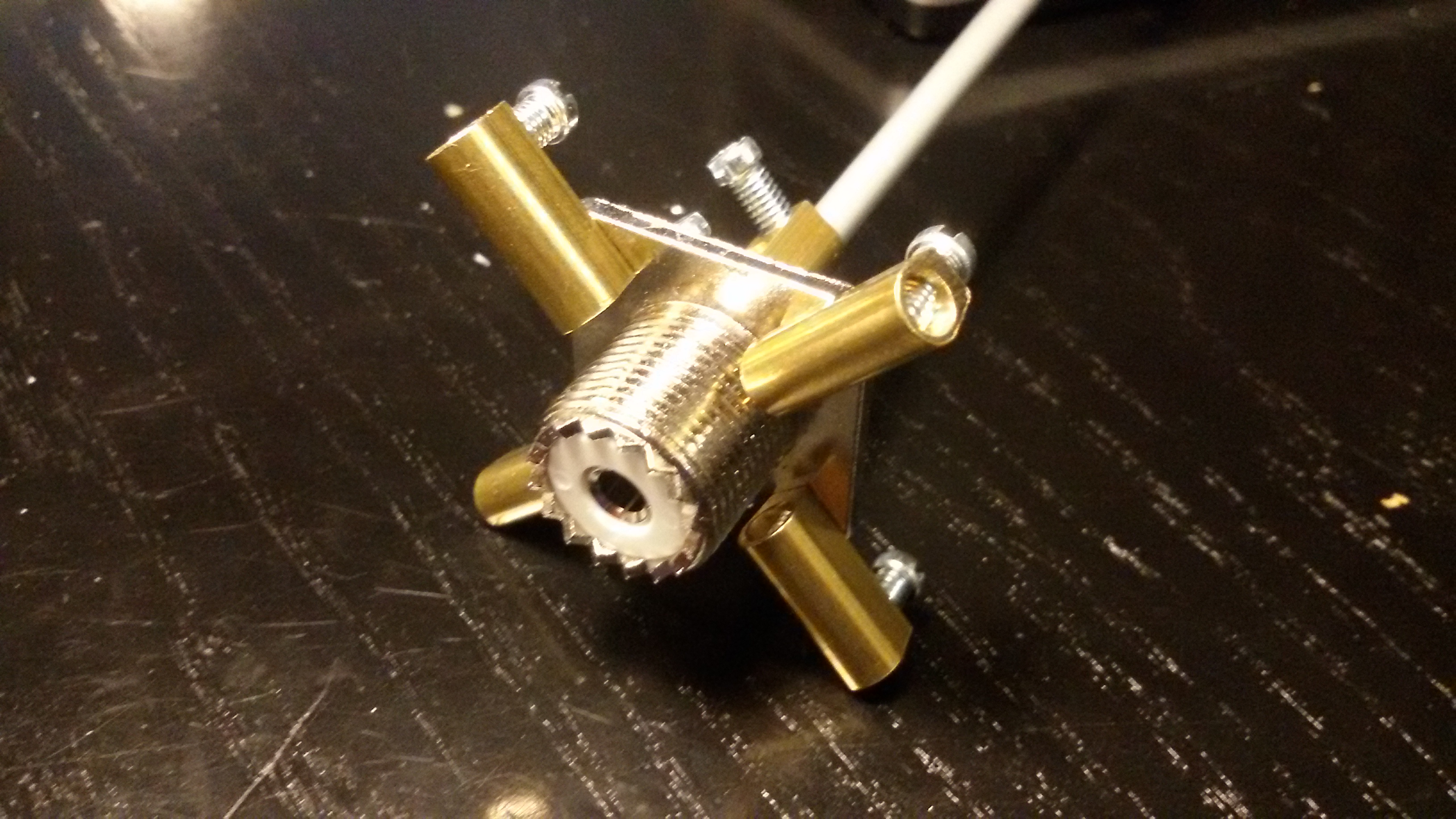

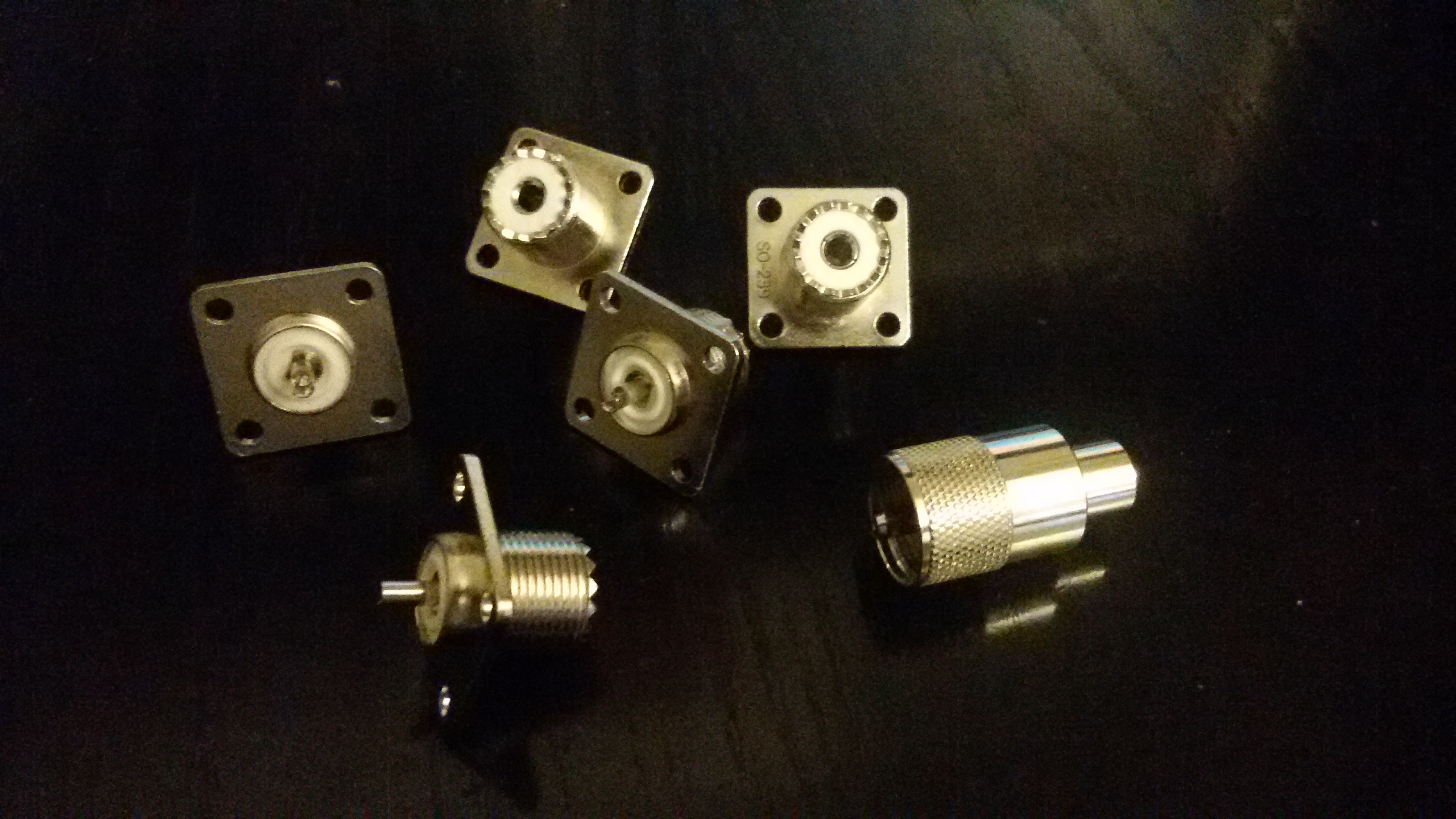

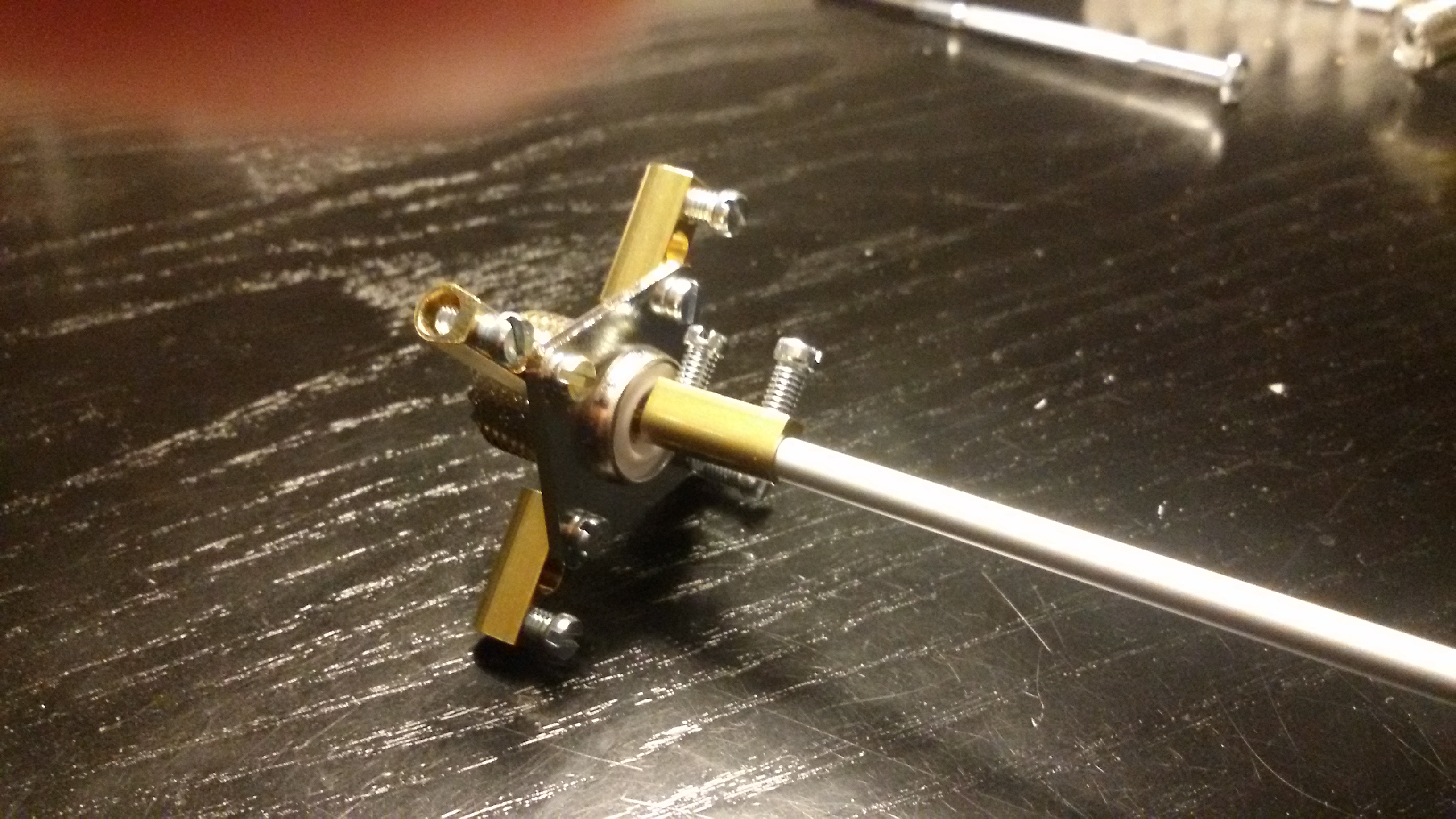

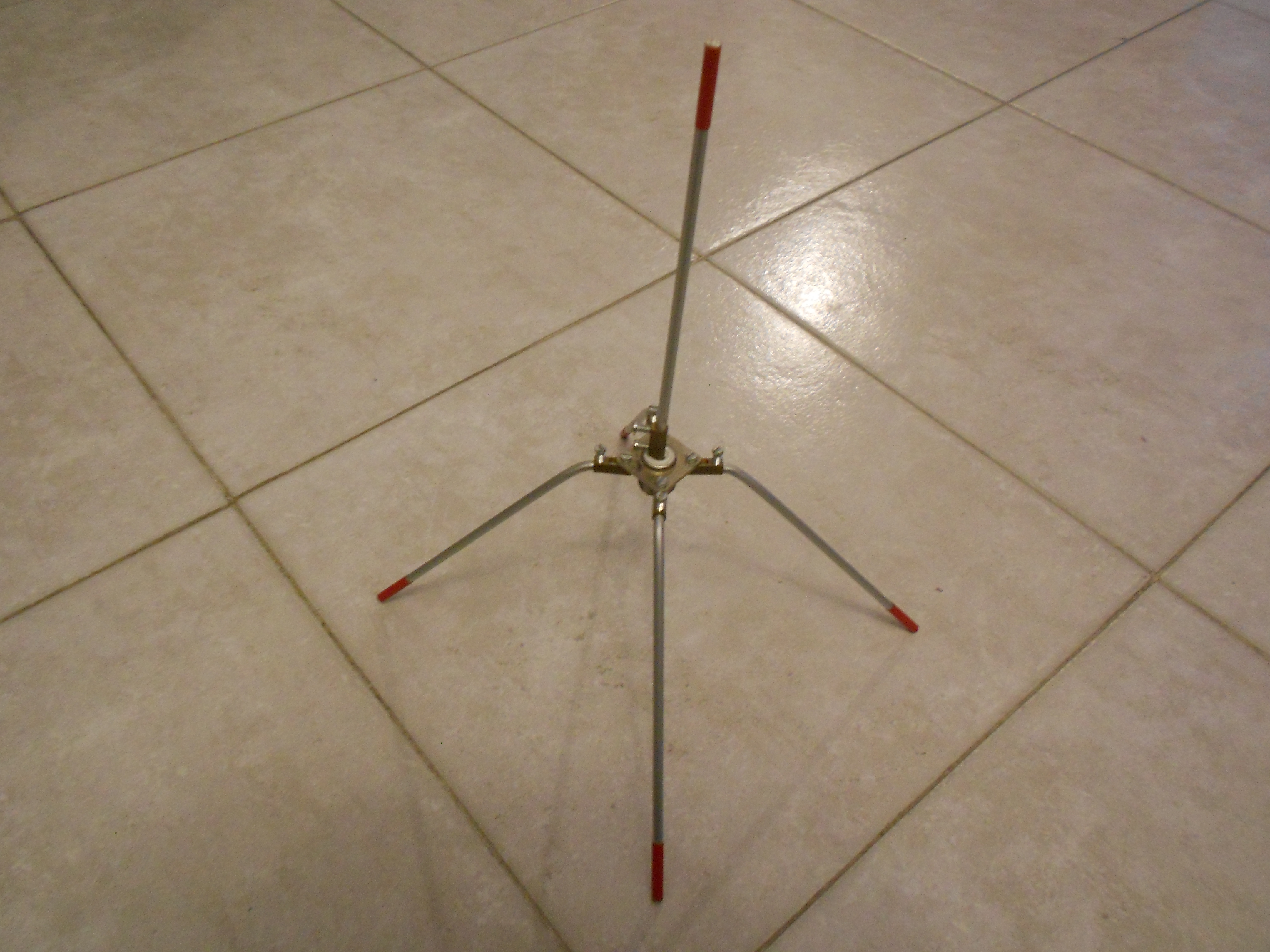

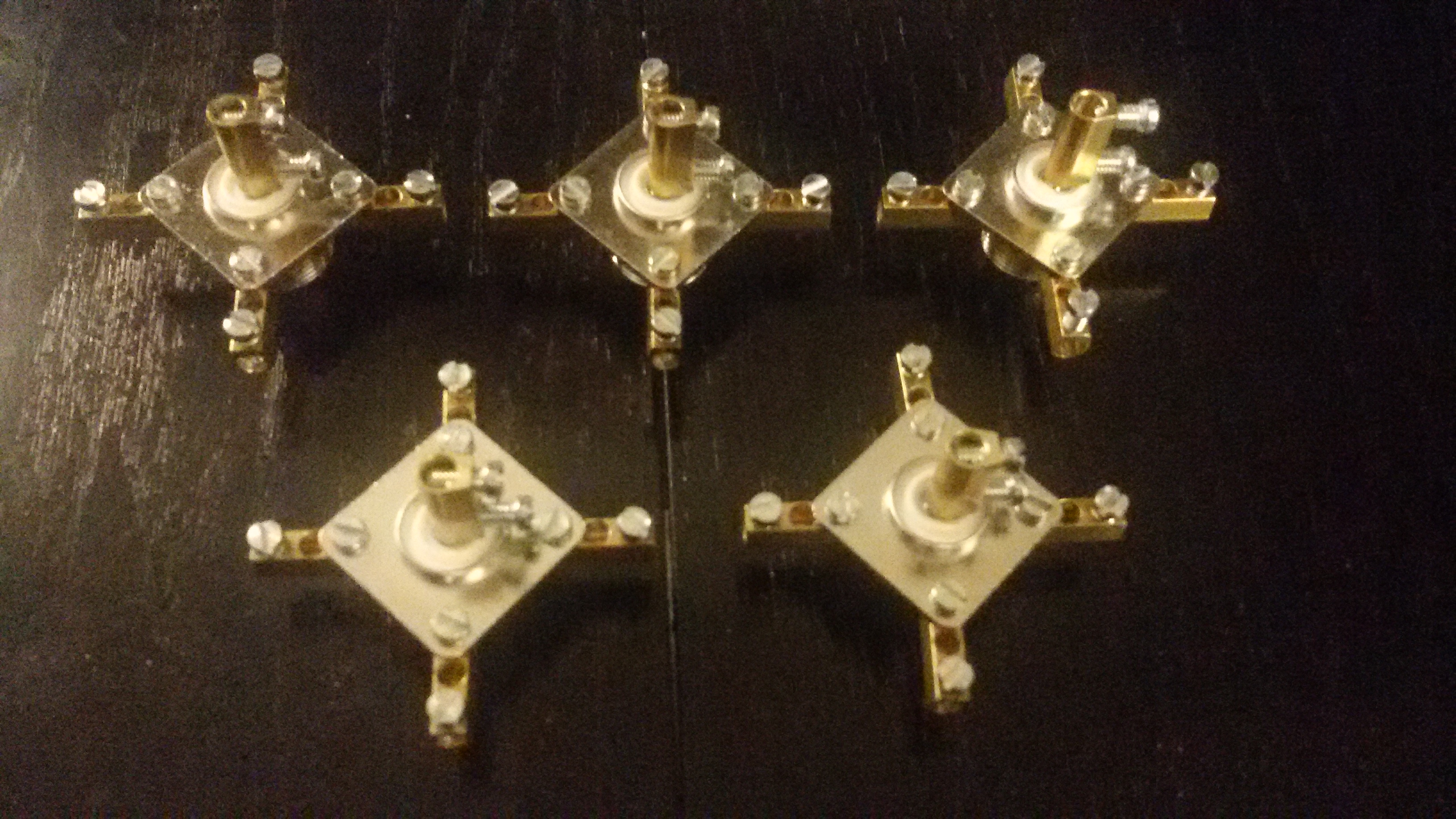

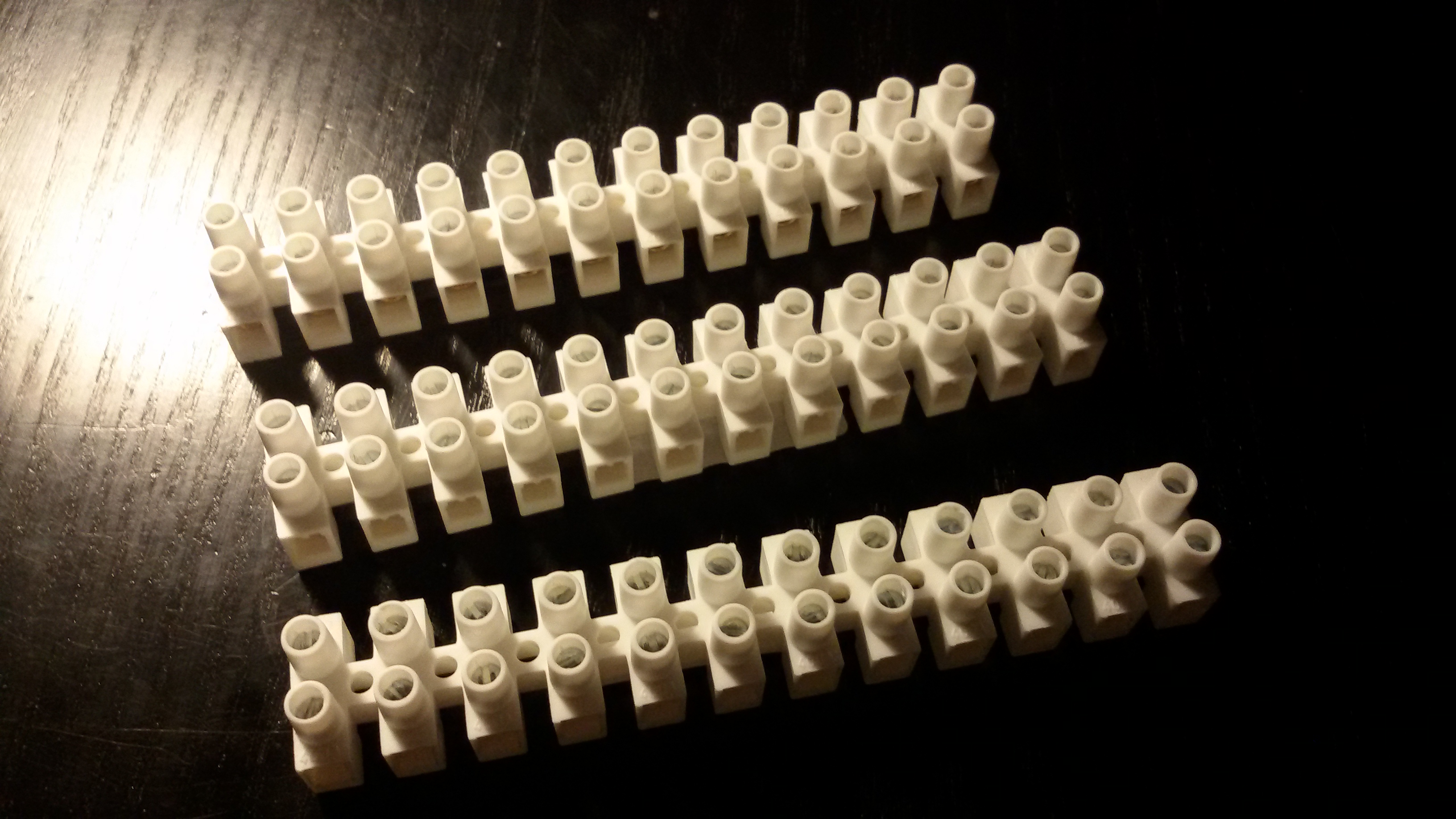

Per la realizzazione, molto semplice, ho utilizzato un metodo visto su Internet e utilizzante un connettore SO-239 femmina da pannello e le parti metalliche contenute nei mammut per uso elettrico. In fotografia ho realizzato una Ground Plane piccola per poter illustrare il metodo costruttivo. In realtà per la banda FM i rami dovrebbero essere lunghi 0,767 m.
